Upínacie ložiská sú jednoradové guľkové ložiská s dvojitým tesnením na obidvoch stranách. Vonkajší krúžok má guľový povrch a preto sa môže v telese naklopiť a tým môže vyrovnávať prípadné nesúososti medzi hriadeľom a telesom. Vnútorný krúžok je širší než vonkajší a upevňuje sa na hriadeľ pomocou výstredníkového upínacieho krúžku alebo skrutkami. Ložiská sú naplnené kvalitným plastickým mazivom, ktorého vlastnosti zabezpečujú spoľahlivé mazanie spravidla počas celej doby životnosti ložiska. V prípade potreby je možné ložiská domazávať pomocou mazacej hlavice umiestnenej na telese.
Upínacie ložiská sú vhodné pre uloženie krátkych hriadeľov a pre uloženia, kde sú malé tepelné diletácie, ktoré sa vykompenzujú axiálnou vôľou v ložiskách alebo poddajnosťou konštrukcie, na ktorej sú upevnené ložiskové telesá. Maximálna prevádzková teplota je 100°C a minimálna -30°C.
Vyhotovenie UD
Upínacie ložiská vo vyhotovení UD majú šírku vonkajšieho a vnútorného krúžku zhodnú.
Hlavné rozmery
Hlavné rozmery upínacích ložísk a výstredníkových upínacích krúžkov zodpovedajú medzinárodnej norme ISO 9628.
Označovanie
Označovanie upínacích ložísk v základnom vyhotovení je uvedené v rozmerových tabuľkách.
Klietky
Upínacie ložiská majú klietky lisované z oceľového plechu, ktoré sa neoznačujú
Presnosť
Upínacie ložiská sa bežne vyrábajú v normálnom stupni presnosti P0, (znak P0 sa neuvádza). Pre zvláštne prípady uloženia sa ložiská vyrábajú vo vyššom stupni presnosti P6 a P5. Dodávku týchto ložísk je nutné vopred prerokovať. Upínacie ložiská majú jednotnú toleranciu priemeru diery H6. Táto tolerancia zabezpečuje pri opracovaní hriadeľa v tolerančnom poli h v každom prípade posuvné uloženie. Spravidla postačuje hriadeľ vyrobiť z ťahanej ocele vyrobenej v tolerancii h8 až h11. Pre väčšie zaťaženie a vyššiu frekvenciu otáčania je potrebné hriadeľ vyrobiť v tolerancii h6, prípadne h7.
Radiálna vôľa
Upínacie ložiská majú radiálnu vôľu C3, ktorá sa neoznačuje a ktorej rozsah zodpovedá rozsahu radiálnych vôlí jednoradových guľkových ložísk rovnakých rozmerov. Dodávku ložísk s iným rozsahom radiálnej vôle je nutné vopred prerokovať.
Medzná frekvencia otáčania

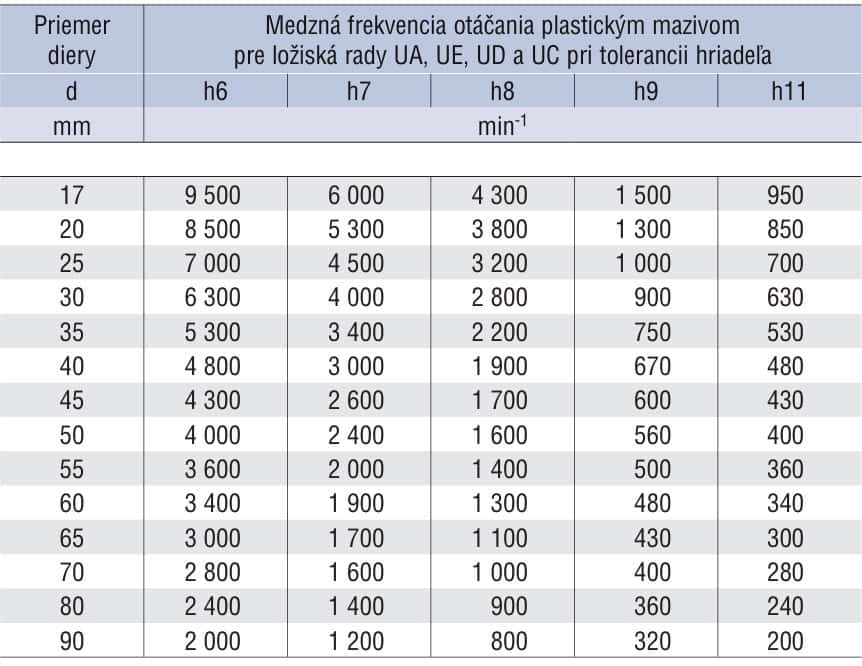

Medzná frekvencia otáčania, ktorú môžu upínacie ložiská dosiahnuť, závisí predovšetkým od uloženia na hriadeli. V nasledujúcej tabuľke sú uvedené medzné frekvencie otáčania pre rôzne tolerancie priemeru hriadeľa.
Minimálne zaťaženie
Na upínacie ložiská musí pôsobiť určité minimálne zaťaženie, ktoré zaisťuje spoľahlivú funkciu ložiska. Hodnota minimálneho zaťaženia je 1% zo základnej dynamickej únosnosti ložiska.
Dynamické a statické ekvivalentné zaťaženie ložísk
Radiálne ekvivalentné dynamické zaťaženie
Ekvivalentné dynamické zaťaženie upínacích ložísk sa určí rovnakým spôsobom ako u štandardných guľkových ložísk:
Radiálne ekvivalentné statické zaťaženie
Pre statické zaťaženie upínacích ložísk platí:
